Sequenza per il rilievo di un bagno

Sergio elenca le 5 principali fasi

27/03/2024

Bagno nuovo o da ristrutturare il rilievo è una fase importante! Il nostro tecnico di cantiere ci elenca le fasi per un rilievo a regola d'arte:

Argomento Wiki
Bagno

Il rilievo delle misure in edilizia

Il rilievo è una fase fondamentale tra quelle che dobbiamo compiere per poter eseguire i lavori a casa tua.


Strumentazioni da utilizzare

Per rilevare le misure degli ambienti è necessario dotarsi di un metro rigido, di un flessometro pieghevole, di una rotella metrica, gergalmente definita anche bindella ed, infine, di un distanziometro laser.
Non è possibile dotarsi solo di distanziometro laser perchè alcune misure di precisione rendono necessario l'utilizzo del flessometro. La bindella si utilizza in alcune situazioni di luce accecante dove non si riesce a determinare la posizione del puntino rosso del laser.
Il nostro tecnico utilizzerà anche una squadra, per verificare l'ortogonalità delle pareti, una livella ed una staggia, per verificarne la planarità.
Per ultimo serve un bloc notes o uno strumento digitale dove annotare le misure rilevate.


Lo schizzo

In architettura uno schizzo è un disegno schematico di un oggetto (nel caso di un rilievo sarà una stanza) che viene eseguito a mano libera. Il rilievo prevede che venga tracciato uno schizzo, generalmente su carta, delle pareti del locale o dei locali da rilevare con le relative quote (misure).
In sostanza alla fase del rilievo delle misure segue la fase di restituzione grafica in cui si redige un disegno che riporta la geometria delle piante dell'edificio o dei locali da rilevare.


Ma concentriamoci ora sul rilievo delle misure della stanza da bagno.

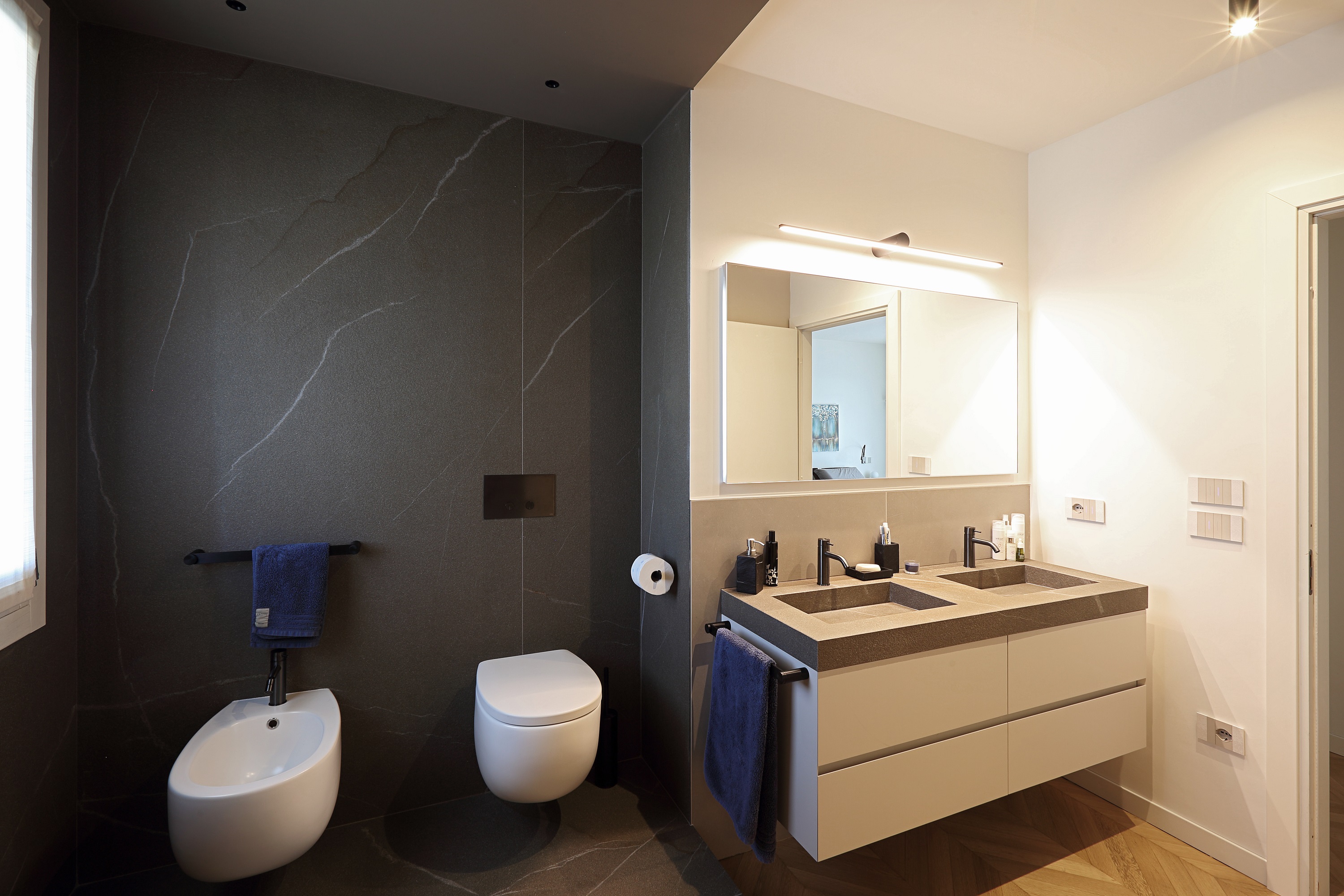

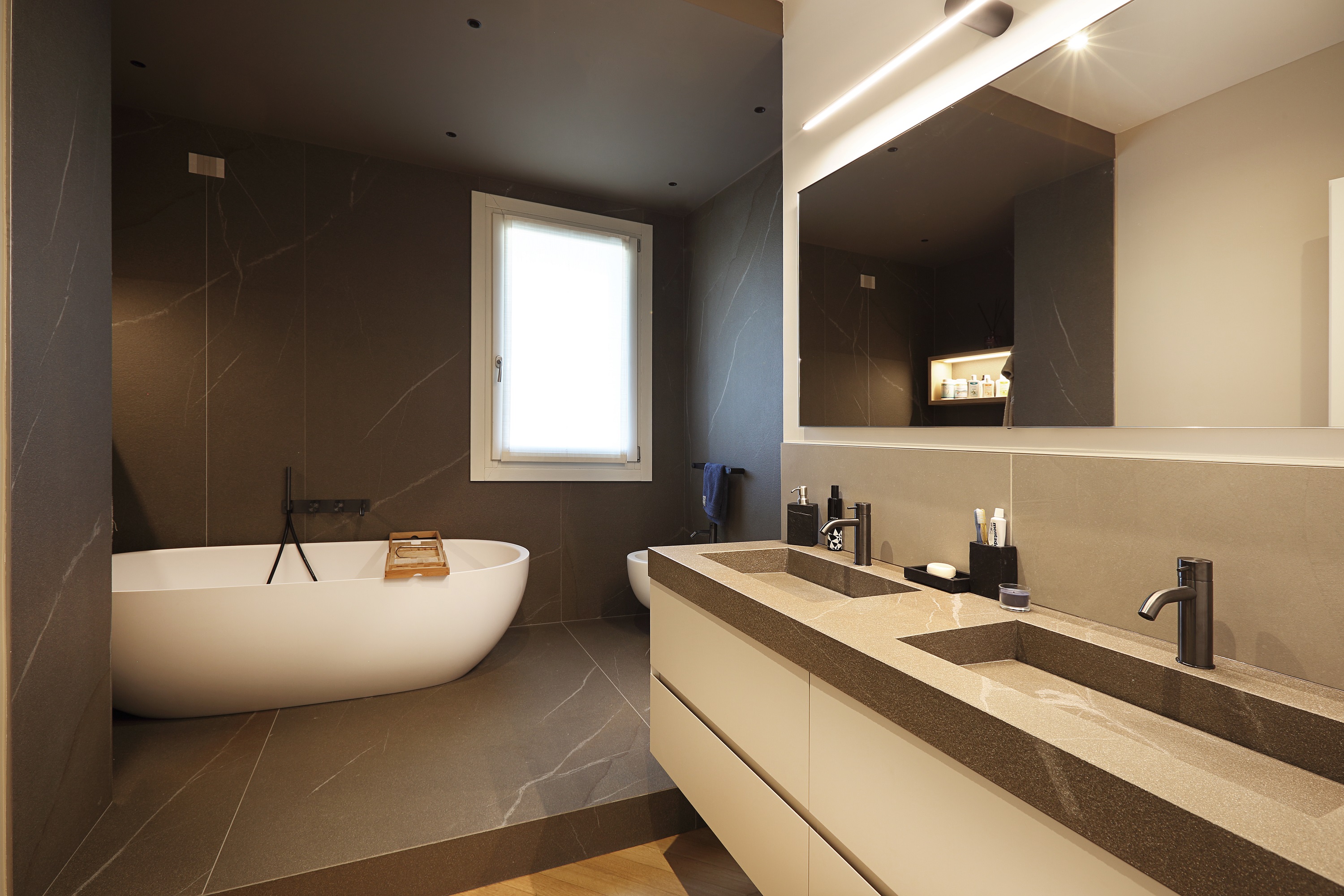

Bagno ristrutturato in un'abitazione a Vicenza

In questa abitazione ci hanno affidato la ristrutturazione di questo bagno padronale ma anche di altri 2 bagni e della cucina, il rilievo per prendere le misure è stato quindi fondamentale per la predisposizione dei nuovi arredi e superfici.

Clicca qui e vedi tutte le stanze: Ristrutturare casa in provincia di Vicenza

Rilievo di un bagno

Dopo aver scelto i materiali in uno dei nostri Showroom a Vicenza, visto il progetto rendering e confermato il preventivo, il passo successivo è il rilievo nel tuo cantiere.



Perchè occorre il rilievo?

Questa fase è molto importante: ci permette innanzitutto di capire se ci sono differenze tra le misure "di progetto" e quelle reali. Eventuali differenze potrebbero compromettere il progetto realizzato o rendere necessarie alcune variazioni.
In secondo luogo ci serve per poter  calcolare esattamente le quantità di materiale che dovrai acquistare, senza errori che possano essere dati da stime approssimative.
Qui di seguito ti racconto come eseguiamo il rilievo di un bagno!

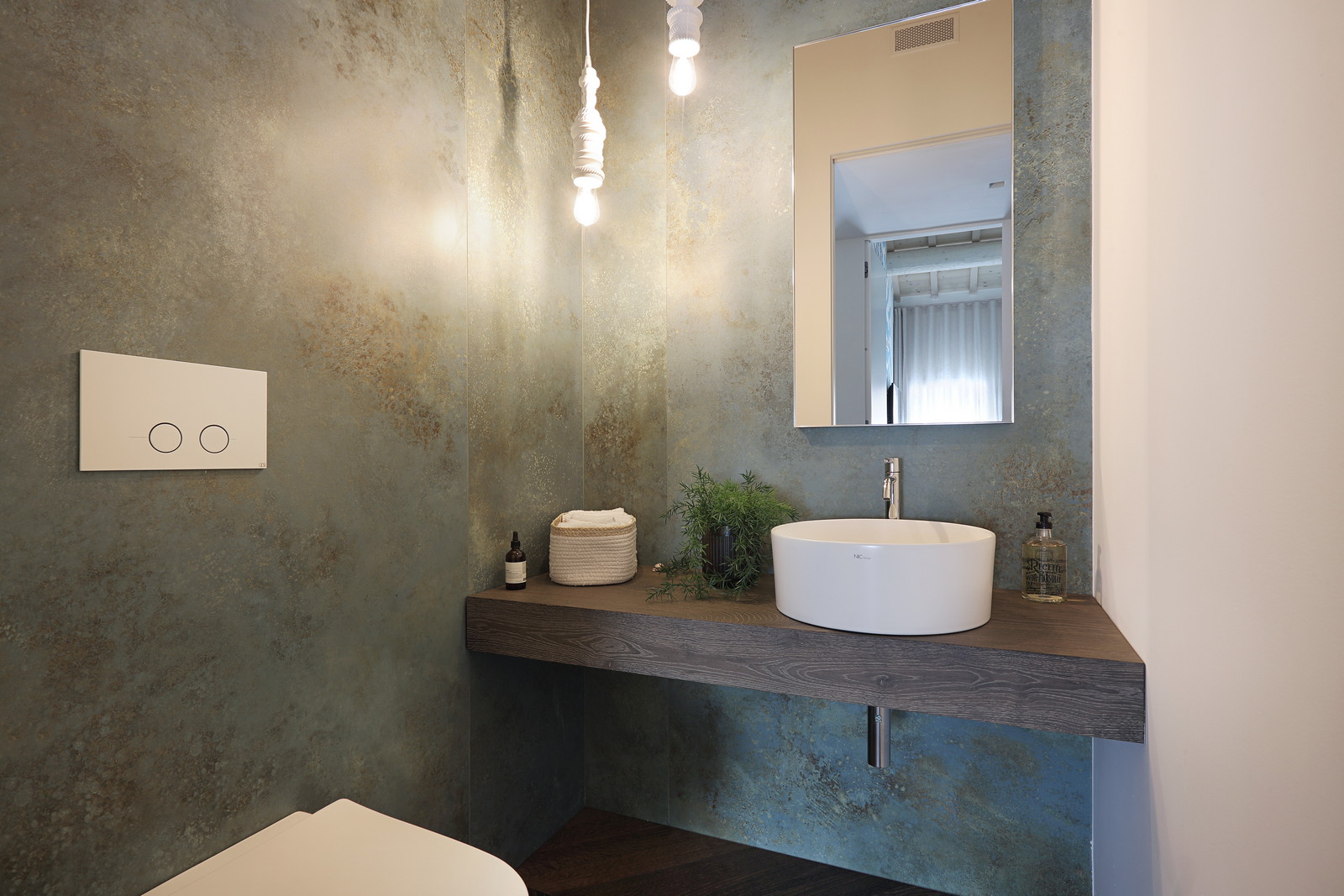

Nuovo bagno zona giorno, l'importanza del rilievo

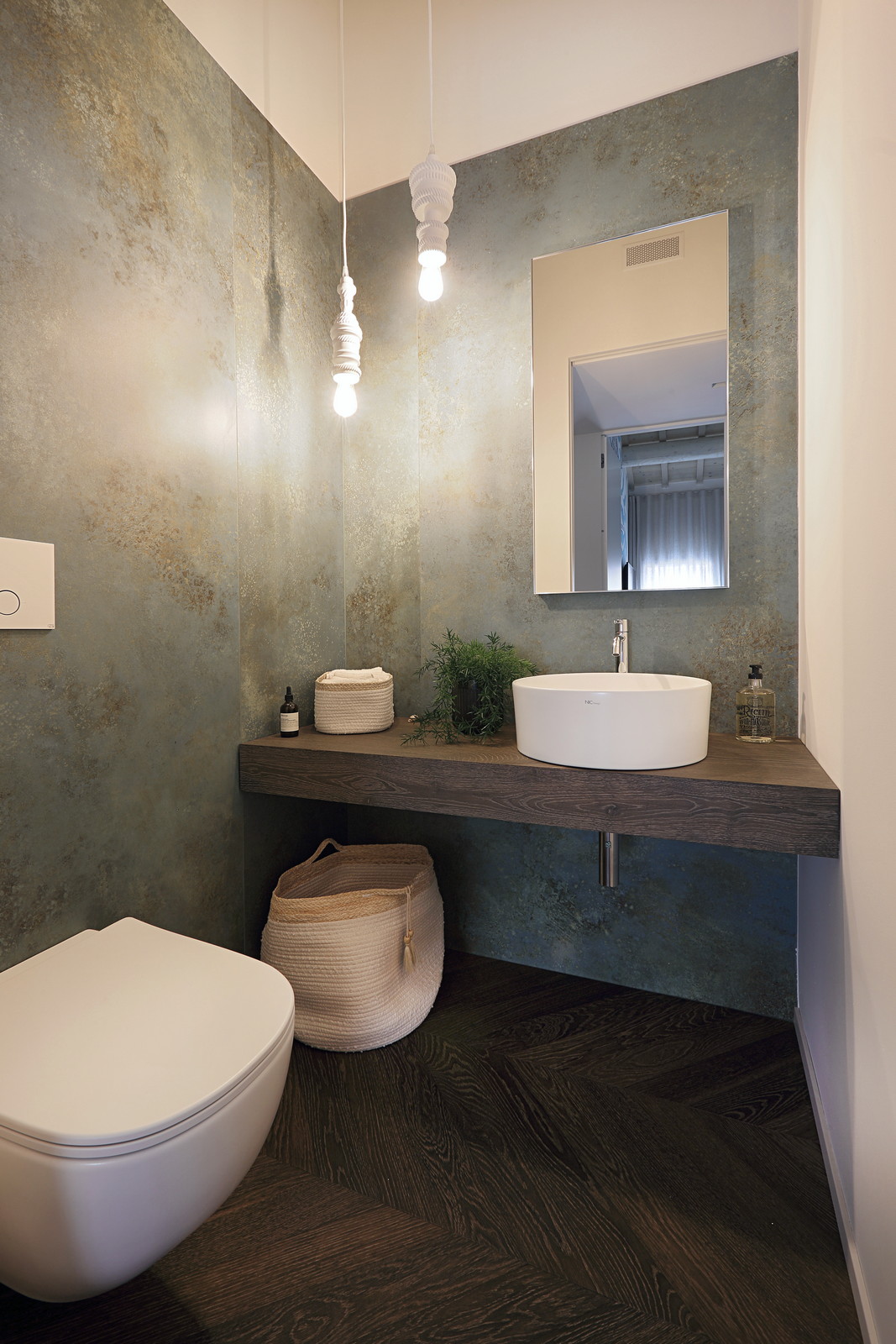

Un nuovo attico in provincia di Vicenza che c'è stato affidato total look: questo nelle foto è il bagno della zona giorno in cui il rilievo è stato fondamentale per realizzare la mensola in legno su misura ed inserire tutti gli elementi necessari, nonostante il poco spazio.

Clicca qui per continuare il tour: Appartamento moderno ad Arzignano

Sequenza corretta per il rilievo della stanza da bagno

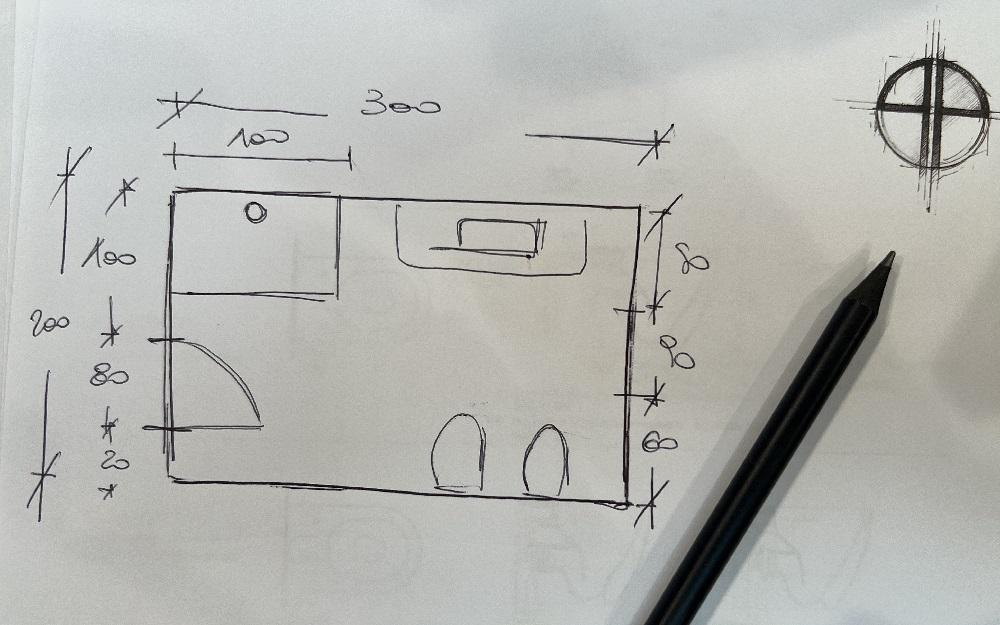

piantina misure bagno

     1. Perimetro e triangolazione

      Come prima cosa viene misurato il perimetro della stanza,
      da cui viene poi calcolata l'area, si controllano gli angoli
      se sono ortogonali e la piombatura delle pareti.

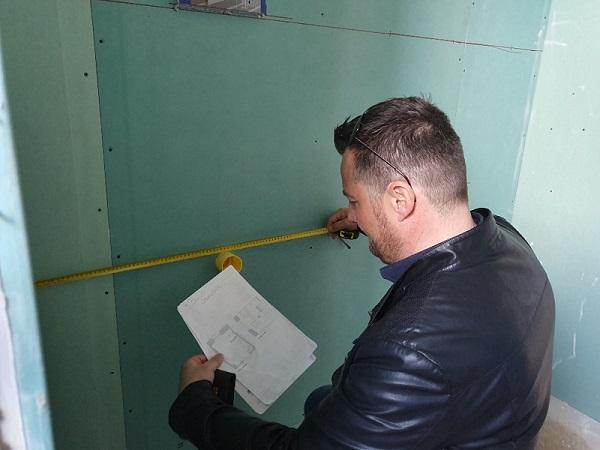

lavori ristrutturazione bagno Vicenza


      2. Attacchi e scarichi

      A questo punto occorre analizzare e rilevare l'impianto idraulico,
      saranno da calcolare le distanze da una parete al centro degli attacchi.
      Questa parte del rilievo sarà necessaria per verificare che gli spazi previsti in progetto siano rispettati
      e che rimangano degli spazi di passaggio sufficienti una volta collocato l'arredamento del bagno












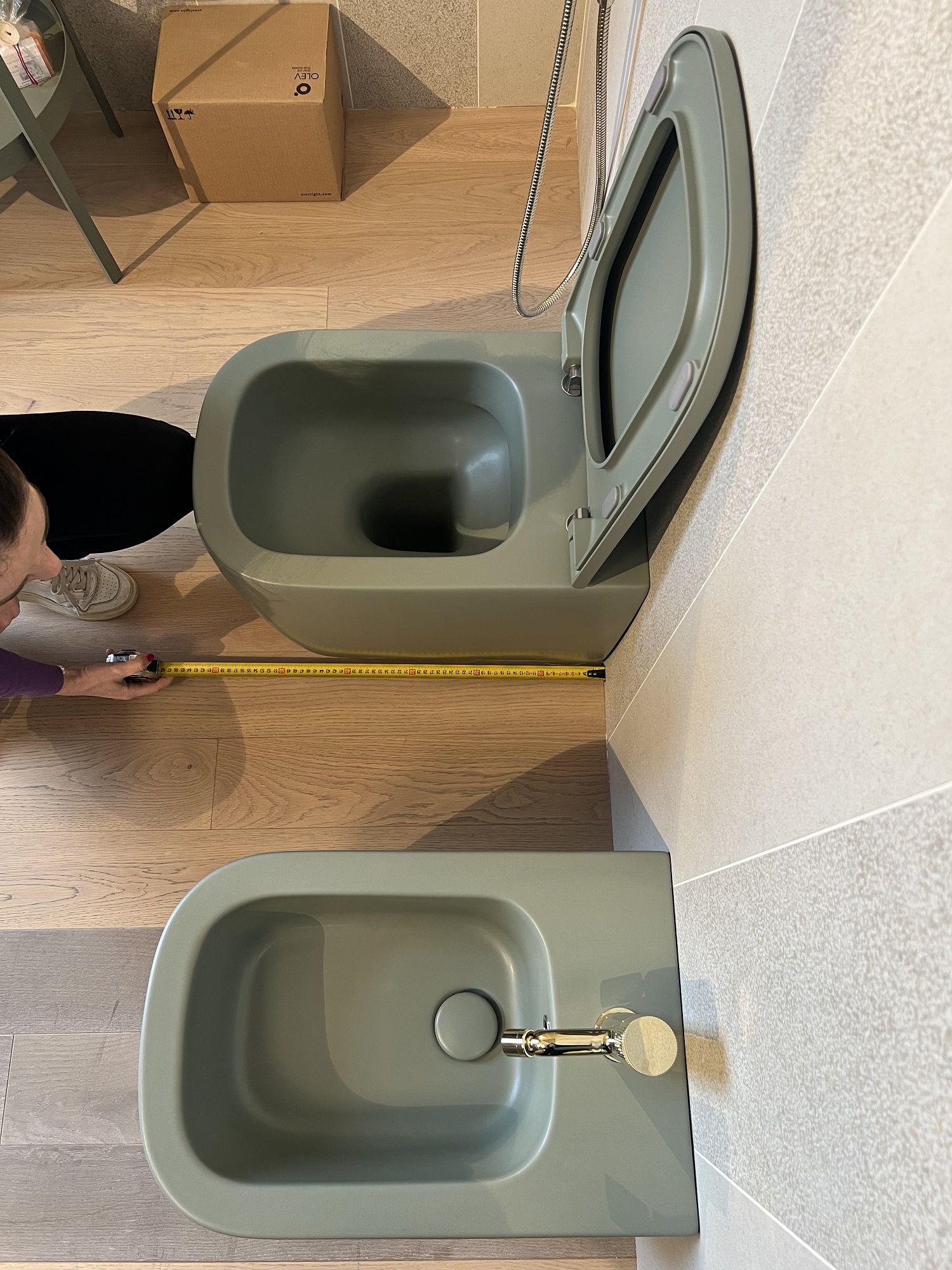

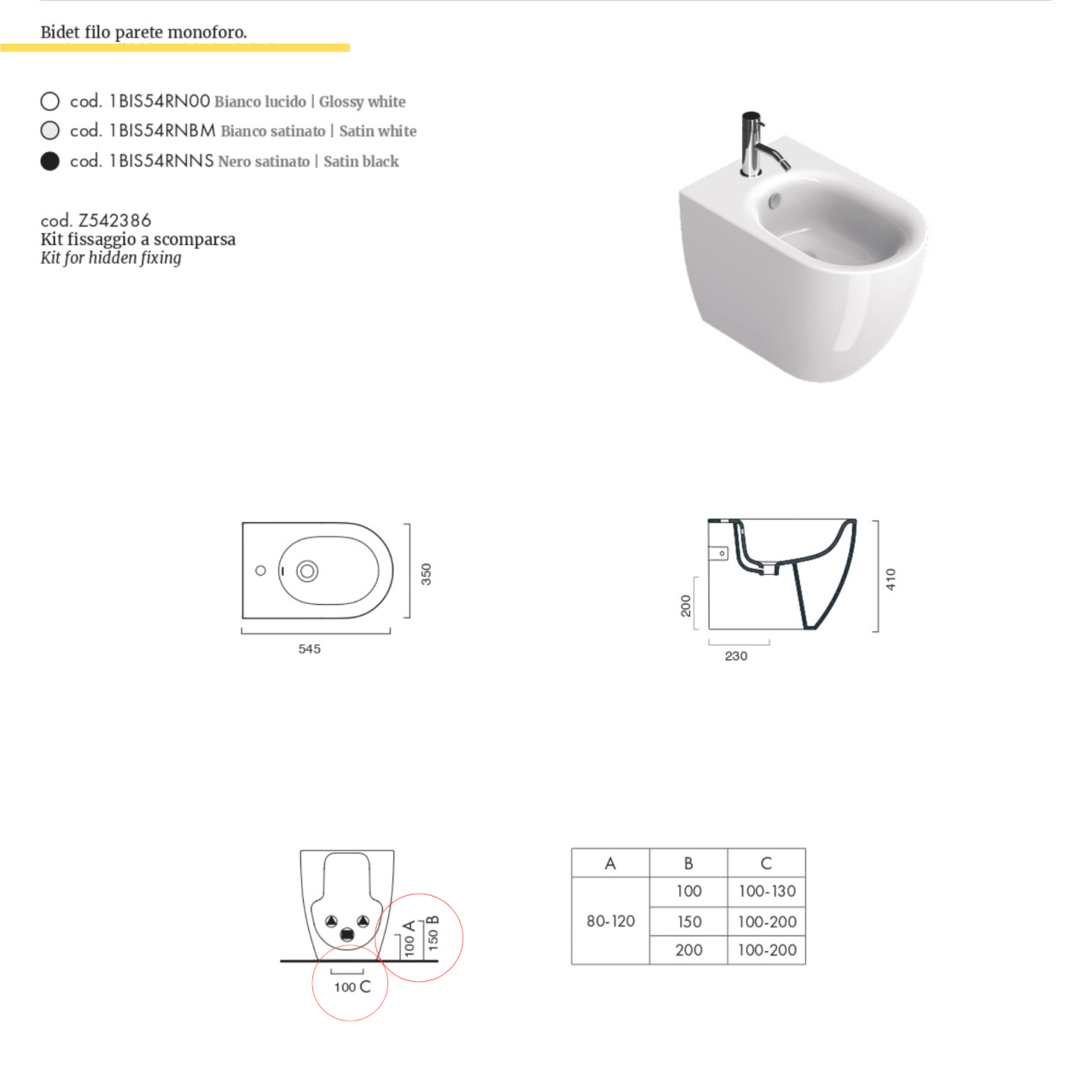

bagni rilievo scarichi misure

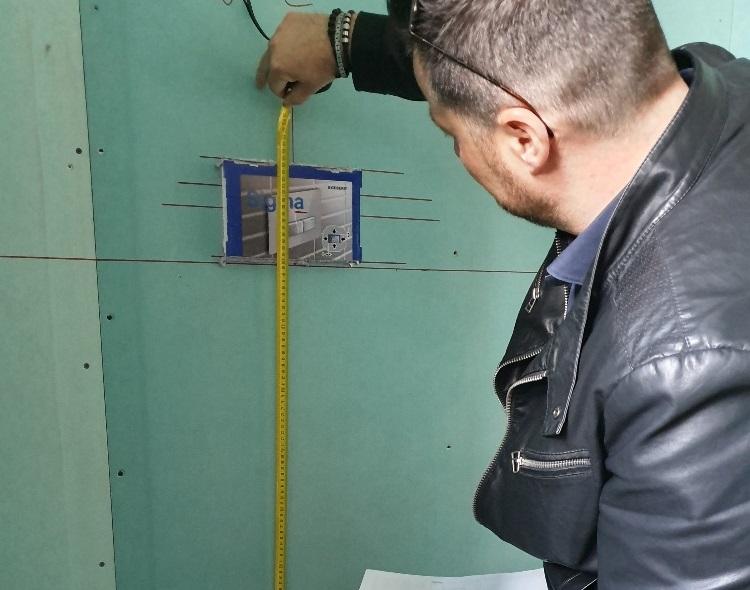

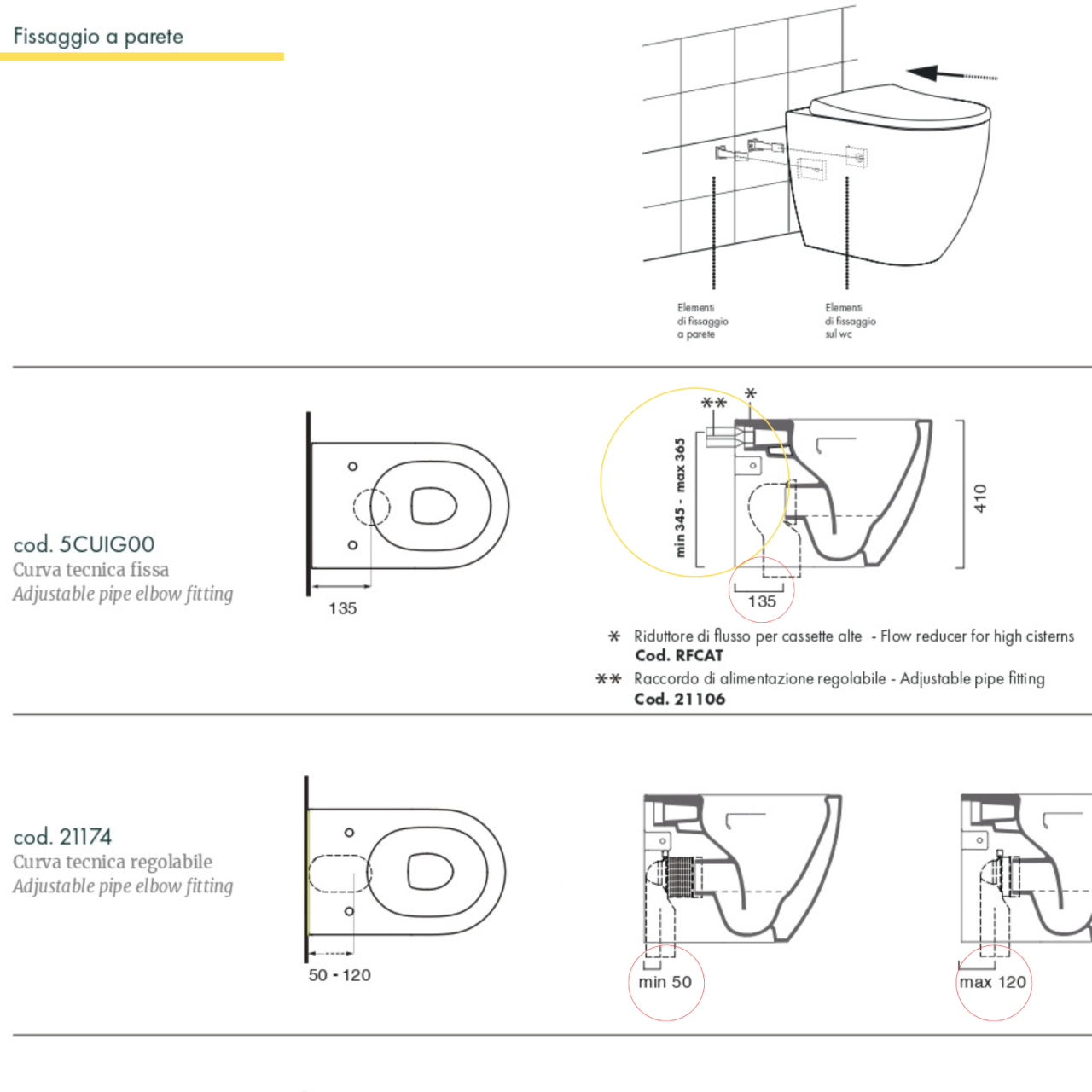

      3. La placca del wc

      Un altro dettaglio importante di cui tenere conto è l'altezza degli scarichi,
      delle prese elettriche e della placca del wc.
      Questi riferimenti vanno confrontati con le altezze finali previste dei rivestimenti
      in modo da capire se finiscono al di sopra o al di sotto
      e se sono necessarie modifiche nelle altezze dei rivestimenti.







misurazione finestre sopralluogo cantiere

      4. Porte e finestre

      Vanno verificate anche larghezze di porta, finestre, ed eventuali porte finestre.
      Queste misure, per essere complete, devono comprendere anche
      le profondità delle spalle che interessano le aperture.

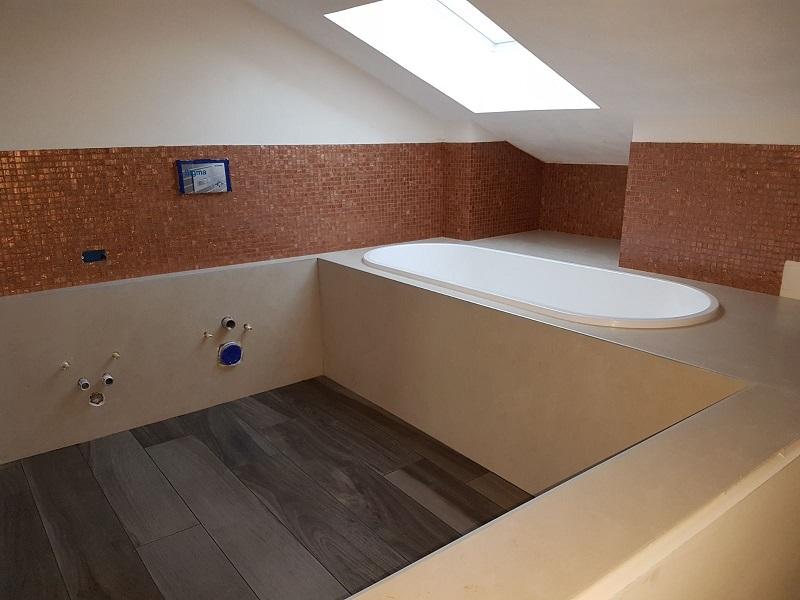

bagno tetto spiovente



      5. Altezze dei soffitti

      Ora ci viene d'aiuto il distanziometro laser,
      grazie al quale possiamo agevolmente misurare l'altezza dal pavimento al soffitto.
      Da ricordare che se il tetto è spiovente, dovremo tener conto (e quotarli sullo schizzo)
      del punto più basso e del punto più alto,
      sempre tenendo come riferimento la quota del pavimento finito.

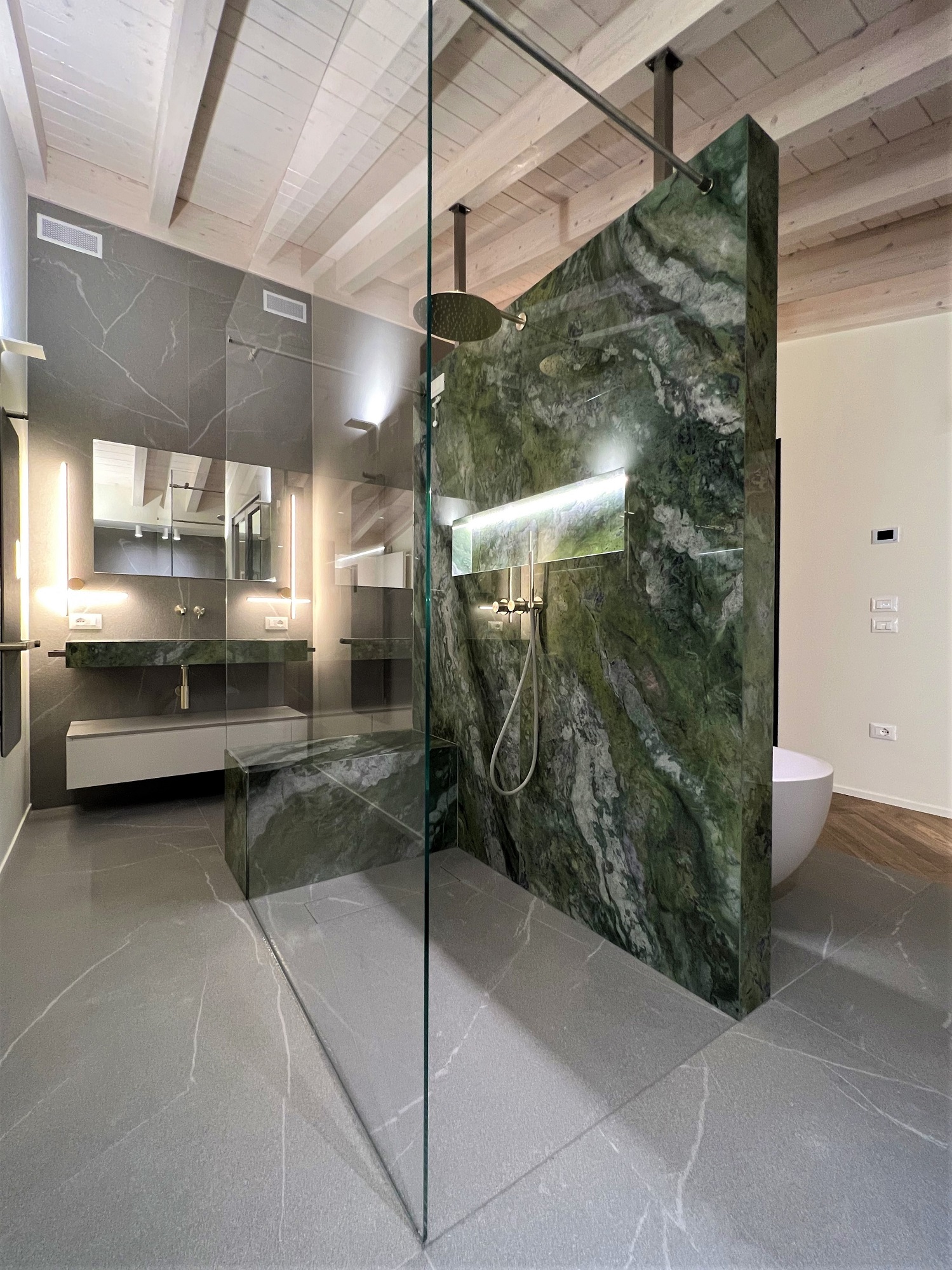

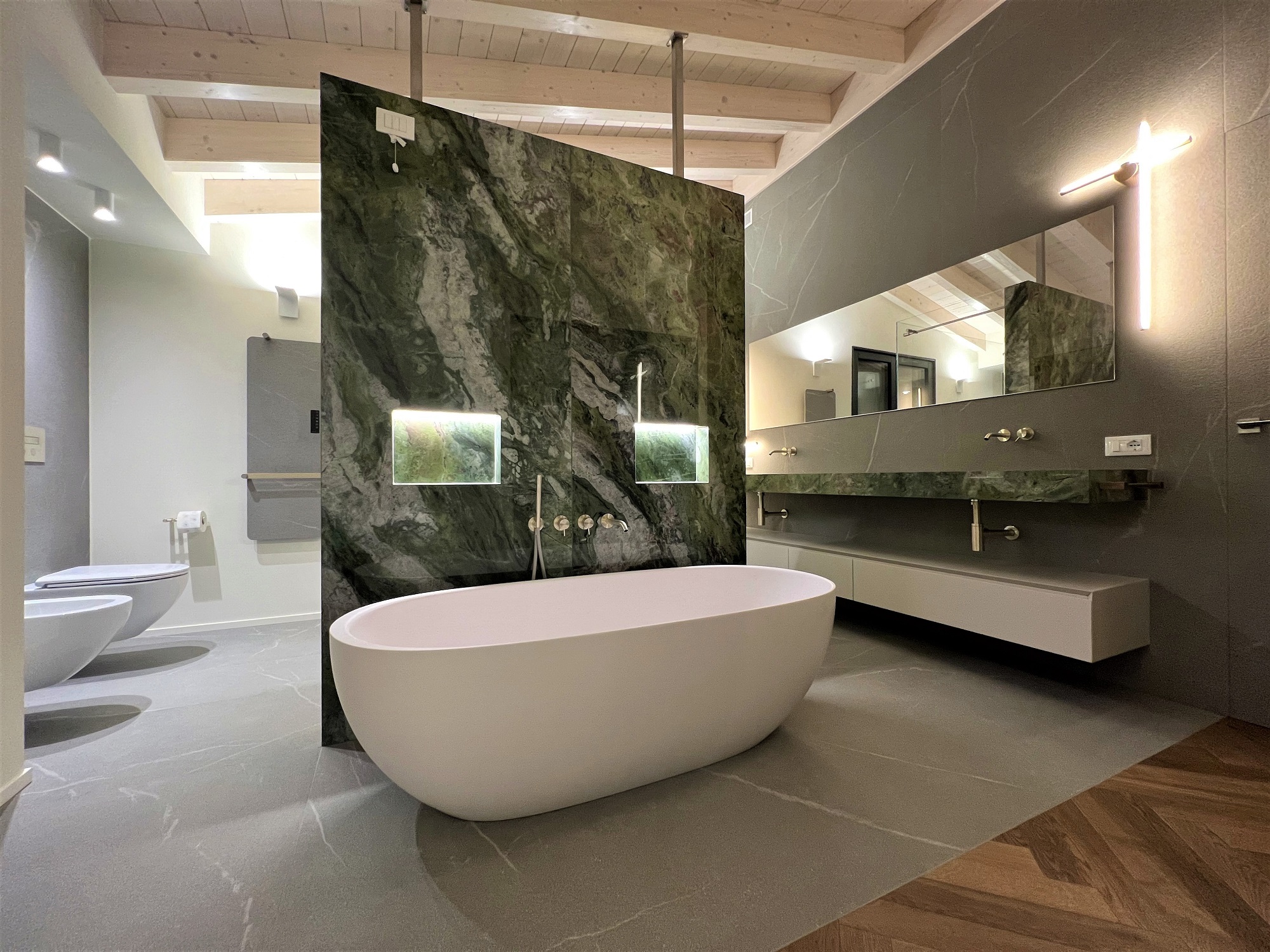

Grande bagno wellness, l'importanza del su misura

Nuova stanza da bagno wellness in cui dovevamo realizzare una zona dedicata alla vasca ed una alla doccia con seduta, un mensolone in gres con lavabi integrati, la zona sanitari ed una quinta divisoria rivestita in grandi lastre, fondamentale è stato il rilievo per avere le misure esatte.

Clicca qui e scopri di più: Ristrutturazione ad Arzignano

Grazie!

Grazie per aver letto questo articolo tecnico ed informativo, probabilmente devi ristrutturare il tuo bagno! Se hai domande o se ti servono altre informazioni chiedimi pure, scrivendo nel box commenti qui sotto, ma ti consiglio di lasciar fare il rilievo del tuo bagno ad un tecnico specializzato.

Se abiti nelle provincie di Vicenza e Verona, le aree dove operiamo, puoi fissare il tuo appuntamento in Showroom per vedere e toccare con mano tutti i materiali per realizzare il tuo bagno e poi saremo noi a venire a trovare te a fare il sopralluogo!

Eccoti gli indirizzi dei nostri negozi specializzati in superfici, arredamento e bagni.

FRATELLI PELLIZZARI spa
Bagni, Cucine e Superfici
VIA VIGNAGA, 31
36071 COSTO DI ARZIGNANO (Vicenza)

Tel. 0444 459011

[email protected]

È gradito e consigliato l'appuntamento

FRATELLI PELLIZZARI  spa
Bagni, Cucine e Superfici
VIALE EUROPA, 2
36053 GAMBELLARA (Vicenza)

Tel. 0444 649038

[email protected]

È gradito e consigliato l'appuntamento

Fissa un appuntamento per rifare il tuo bagno, a Vicenza o a Verona

Compila il seguente modulo per fissare un appuntamento con un nostro consulente. Indicaci un tuo indirizzo email, seleziona il settore di tuo interesse, il giorno e l'orario che preferisci. Ti ricontatteremo entro breve per confermare la data dell'appuntamento.
Mi interessa
Tipo di richiesta
Dichiaro di aver letto l’informativa ex art. 13 dlg 196/03 e di accettare i termini in essa esposti (dettagli). I dati raccolti a seguito della compilazione del presente modulo possono essere utilizzati per il successivo invio di comunicazioni commerciali e di marketing selezionando l’apposita voce. La compilazione del modulo è facoltativa. I dati indicati con un * sono obbligatori per poter effettuare la richiesta e sono necessari per stabilire il contatto richiesto.
CAPTCHA

Devo cambiare il mobile bagno, come prendo le misure?

Vuoi cambiare il mobile del tuo bagno e devi prendere le misure giuste che ti permettono di acquistare l'elemento d'arredo adatto?
Armati di metro, carta e penna e segui questi semplici passaggi:

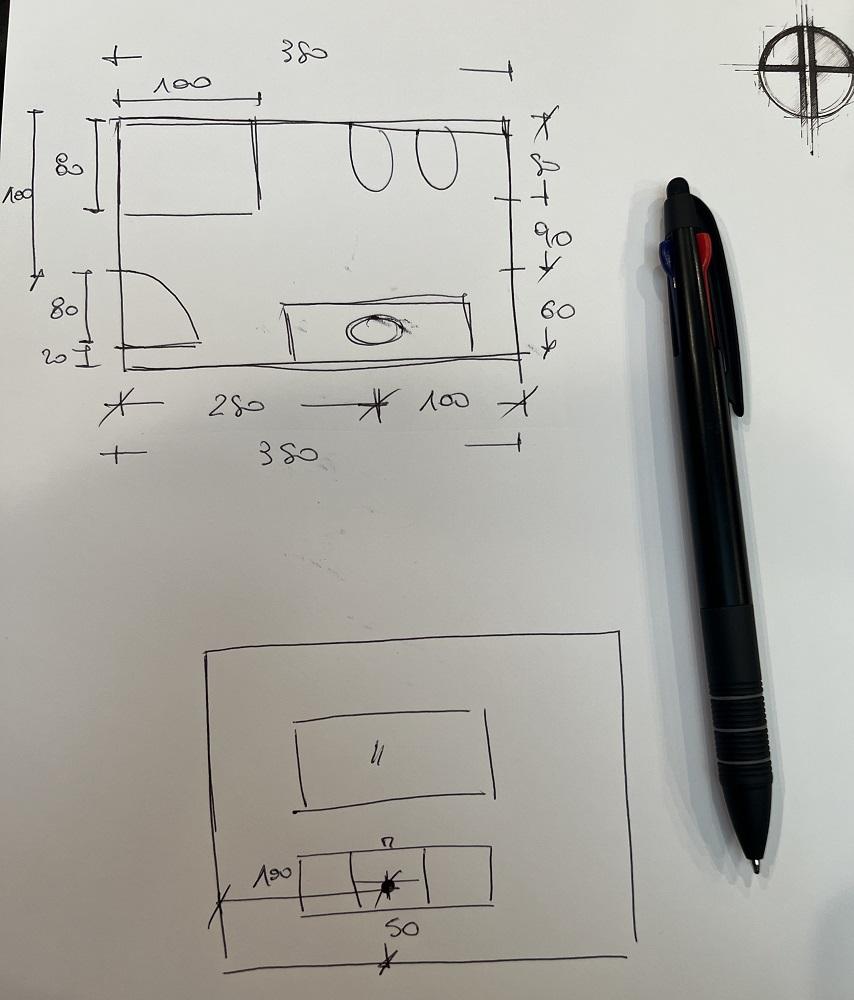

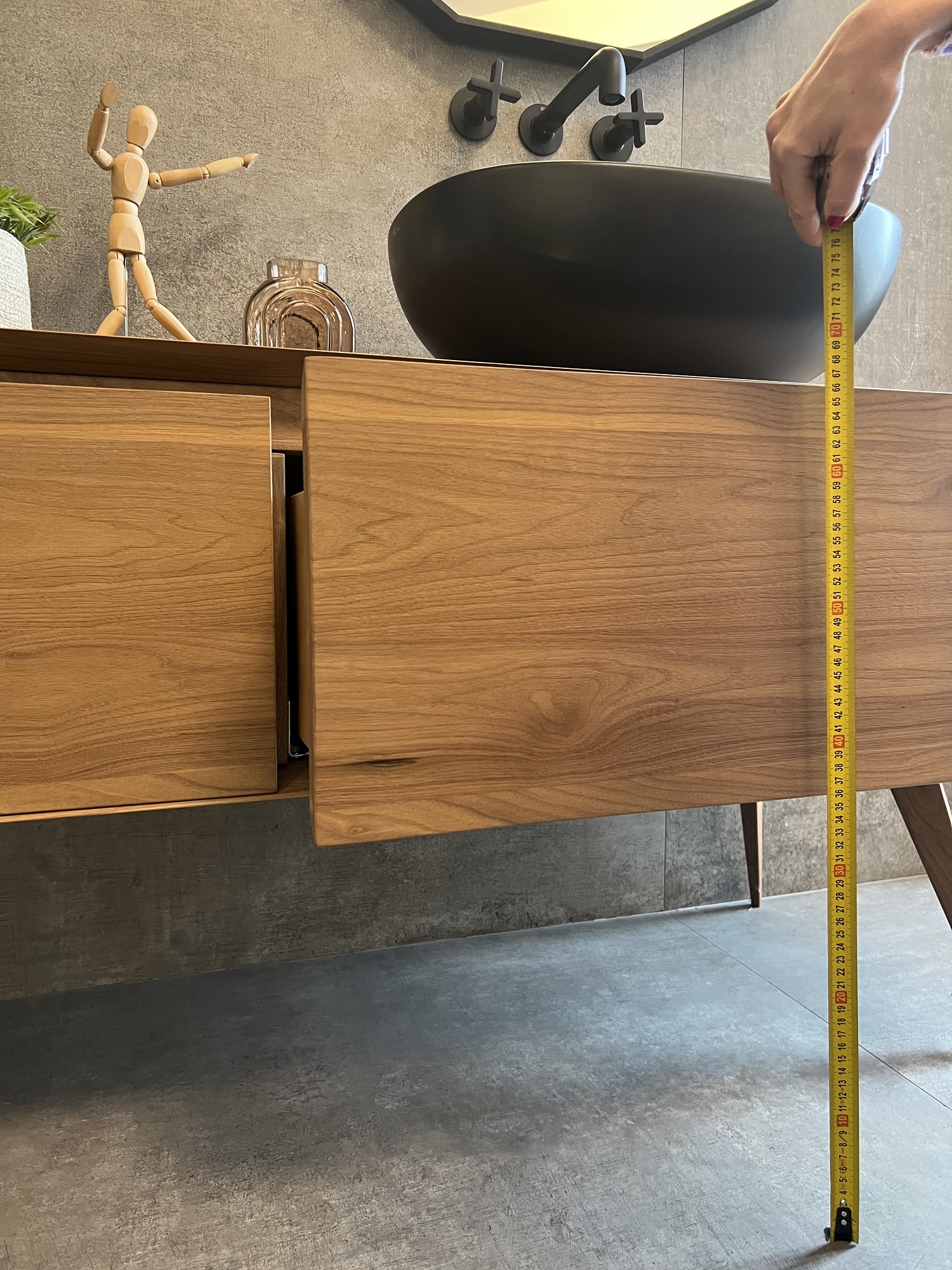

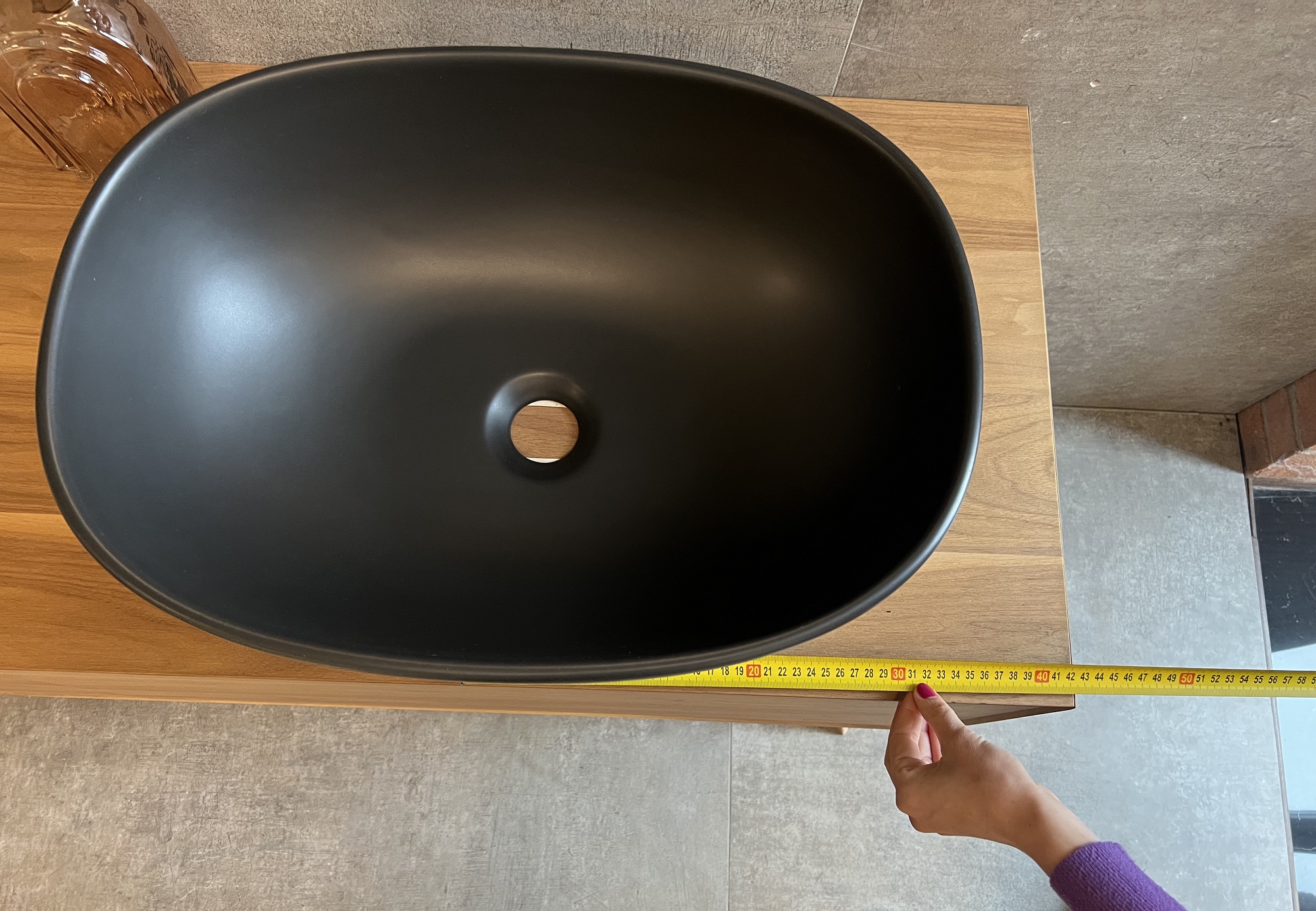

misure mobile bagno

     Misura l'intera stanza:
     lunghezza della parete dedicata al mobile,
     dimensioni delle parete laterali
     tenendo conto degli ingombri di porte e finestre,
     spazio tra gli arredi della parete frontale a quella interessata.



     Altre due misure sono fondamentali:
     la lunghezza tra la parete laterale ed il centro dello scarico,
     e l'altezza da terra dello scarico del lavabo.
